En este post vamos a desarrollar un ejemplo de cálculo de parámetros de calidad de la envolvente. El actual DB HE del CTE incluye parámetros o exigencias normativas que podemos calcular sin necesidad de modelizar en HULC ¿Quieres saber cómo? A continuación te lo explicamos y no olvides compartir en redes sociales entre tus contactos.
18-04-2023
En un post anterior explicamos cómo se utiliza la herramienta Envolvente CTE para el cálculo de parámetros de calidad de la envolvente. En este post vamos a realizar un ejemplo práctico utilizando esta misma herramienta.
Si no has leído el artículo en el que explicamos cómo se utiliza la herramienta Envolvente CTE para el cálculo de parámetros de la envolvente, lo puedes consultar en este enlace.
Herramienta Envolvente CTE y todas sus utilidades para tus proyectos
Podrás comprobar que esta aplicación es una herramienta de diseño. Una vez introducidos los datos de tu proyecto puedes ir editando los mismos. Es decir puedes ir “afinando” los valores de cada parámetro. La finalidad es asegurar antes de seguir avanzando en el diseño que se cumplen con las exigencias de la normativa. Es importante recordar que las exigencias consideradas en este ejemplo se refieren al que todavía es un borrador del documento de ahorro de energía.
Ejemplo de cálculo de parámetros de calidad de la envolvente
Para este ejemplo vamos a introducir los datos correspondientes a una vivienda unifamiliar situada en zona climática D3.
Descripción de la vivienda
Se trata de una vivienda unifamiliar aislada, con orientaciones a norte, este, sur y oeste. Su programa funcional se distribuye en dos plantas sobre rasante comunicadas por una escalera. No dispone de sótano ni elementos de la envolvente en contacto con el terreno.
Aún en fase de anteproyecto y con un esquema básico vamos a ir introduciendo valores en la aplicación on line. El cálculo de parámetros de calidad de la envolvente de esta vivienda es relativamente sencillo. Es cuestión de tiempo la introducción de los valores iniciales.
Datos necesarios para el cálculo de los parámetros de calidad de la envolvente
Superficie útil habitable de la vivienda: 197 m².
Volumen de la vivienda: 197 m² x 2.78 m = 548 m³.
Valores de transmitancia térmica de los elementos de la envolvente:
– Vidrio = 1,6 W/m²K.
– Marco = 1,0 W/m²K.
– Fachada = 0,15 W/m²K.
– Cubierta = 0,13 W/m²K.
– Solera = 0,34 W/m²K.
– Suelo en contacto con el aire exterior = 0,020 W/m²K.
Introducción de valores de cálculo de Huecos
Accedemos a la aplicación a partir del siguiente enlace: Envolvente CTE.

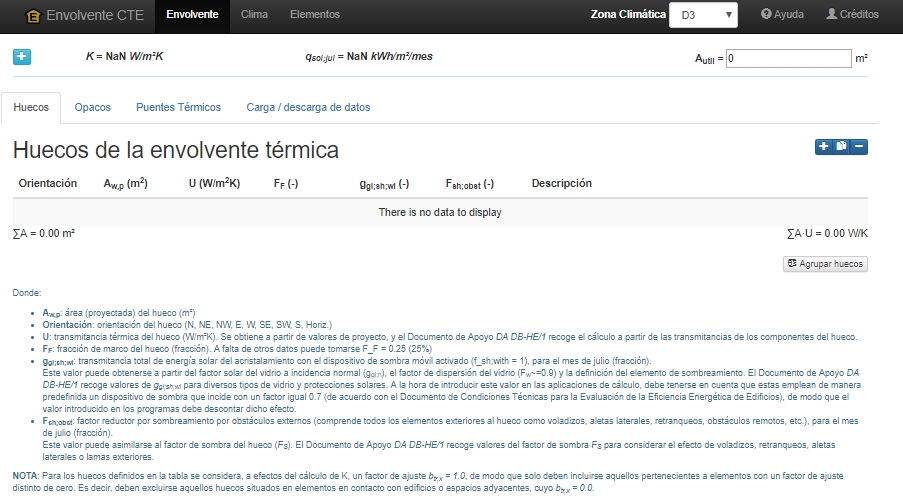

Borramos las líneas de valores que aparecen por defecto y dejamos todos los campos con valores asociados a cero.
Empezamos introduciendo los valores asociados a Huecos. Para ello vamos añadiendo líneas de datos.

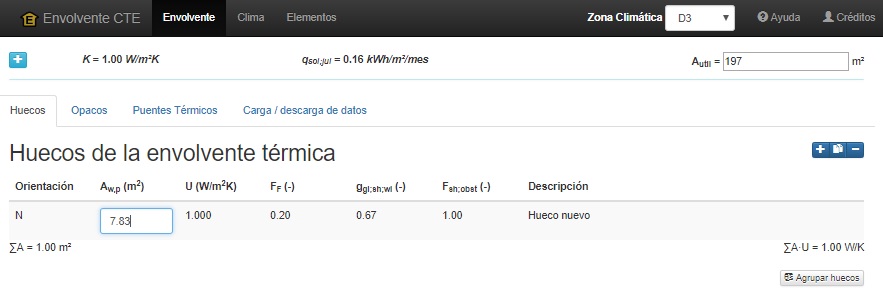

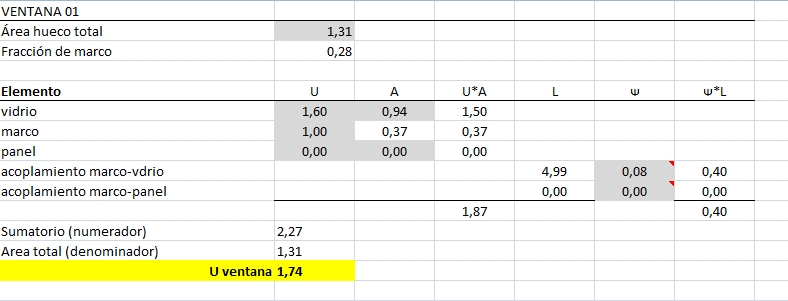

Se empieza introduciendo el área del hueco. Después calculamos la transmitancia térmica de la ventana. Para ello es necesario conocer el valor de transmitancia del marco y del vidrio. A continuación os mostramos cómo se calcula si no se conoce el valor global U de la ventana.

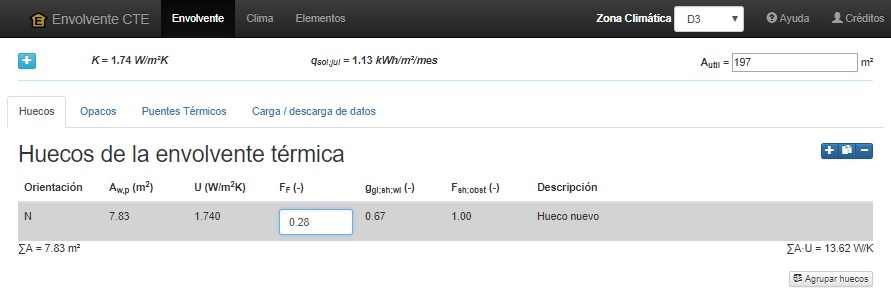

La vivienda dispone de cuatro tipos de ventanas. Se realiza este cálculo para cada uno de ellos. Seguimos introduciendo datos en la aplicación. El coeficiente de fracción de marco en este caso. También previamente calculado para cada tipo de ventana.
Factor de transmitancia de energía solar del vidrio con las sombras solares móviles en uso normal
Ahora debemos de introducir el factor de transmitancia de energía solar del vidrio con las sombras móviles activadas ¿Cómo lo calculamos? Muy sencillo. En la misma aplicación accedemos a Elementos. Lo podemos encontrar arriba en el apartado de consulta.
Elegimos en este caso vidrio doble bajo emisivo y una cortina interior de color blanco, opaca. Automáticamente la aplicación calcula todos los parámetros asociados. Elegimos el que nos interesa ahora, ggl;sh,wi = 0,35. A continuación volvemos a la pestaña de Huecos y lo introducimos.
Continuamos introduciendo datos. Le sigue el valor de Fsh;obst. Este dato se corresponde con el factor de sombra por obstáculos externos al hueco. Se puede consultar en el documento DA DB-HE/1 propuesto, en las tablas 15 a 18. Comprende los retranqueos, voladizos, lamas y geometría para lucernarios. Por último terminamos introduciendo el nombre del hueco en el campo asociado a Descripción. Así con todos los huecos de la vivienda.

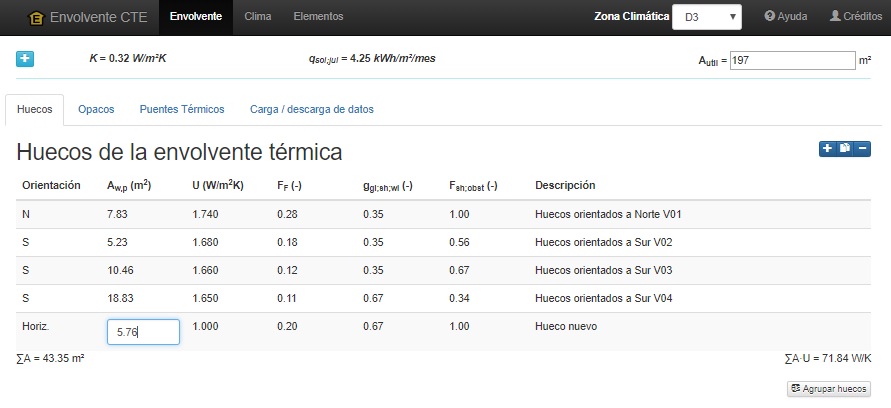

La aplicación también permite introducir lucernarios.
Cálculo de transmitancia térmica global K y control solar q

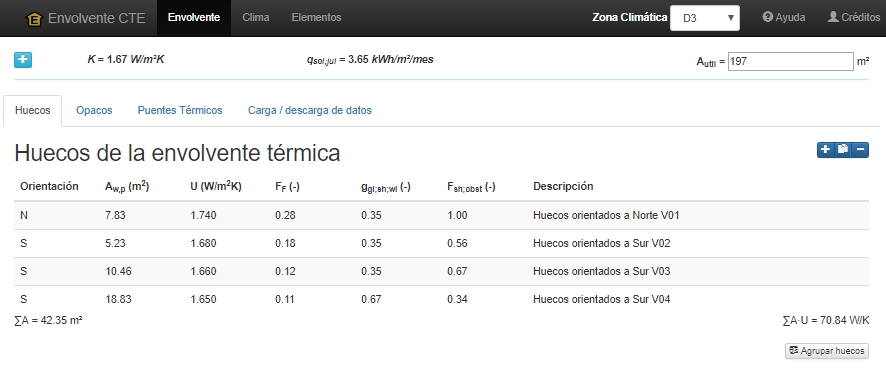

Una vez definidos los huecos ya podemos consultar los valores de cálculo de parámetros de calidad de la envolvente:
– En primer lugar el valor de transmitancia térmica global K, que a falta de introducir opacos y puentes térmicos ya alcanza el valor de 1.67 W/m²k.
– En segundo lugar el valor del control solar q que depende sólo de los huecos definidos. Su valor es de 3,65 KWh/m²/mes.

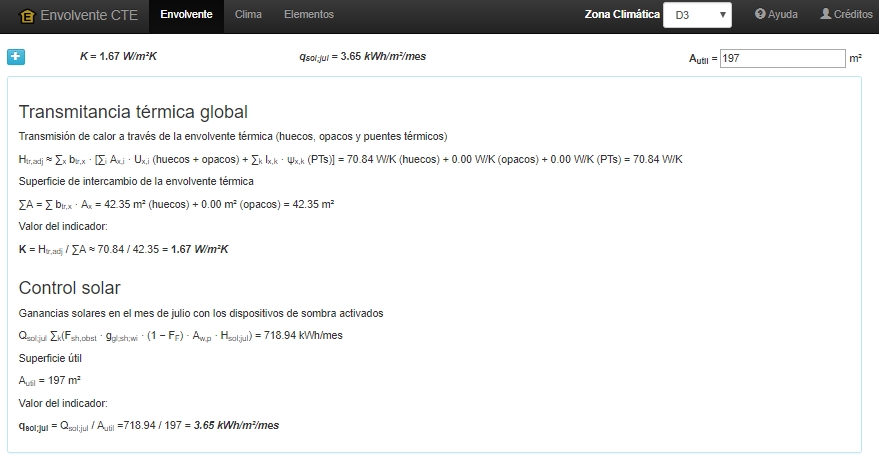

En la imagen inferior se puede comprobar los resultados obtenidos hasta ahora:
Más adelante veremos si cumple con la limitación del DB HE-1.
A continuación seguiríamos introduciendo valores en el resto de elementos: opacos y puentes térmicos. No obstante lo dejamos para el siguiente artículo: Ejemplo de cálculo de transmitancia térmica global K.
Fuente. Aplicación Envovente CTE.
¿Te ha parecido interesante este artículo? Participa con tus comentarios y consultas justo abajo y comparte en redes sociales.
Si eres certificador energético, date de alta en nuestra web y recibe encargos directos de clientes sin intermediarios.
Aprende a realizar certificados energéticos con este curso online gratis.
A estas alturas el calculo de kglobal ( recirdad el kg de la nbe ct del 79!) no deberia ser un problema
Cumplir con lis (pseudo) parametros de calidad de la envolvente no presupone ni de mucho acercarse al cumplimiento de la limitacion de consumo por lo que cuando se haga la simulacion energetica ( no solo hulc) se debera volver atras a la definicion de la envolvente para dimensionarla correctamente
Se ha roto la interrelacion entre envolvente y equipos
Como se cumplira con el valor limite kg en edificios con alto porcentaje de huecos?
La version del db condena a la ilegalidad a un sinumero de edificios
Las medidas arquitectonicas como la orientacion quedan obviadas en los (pseudo) parametros de calidad de la envolvent
Gracias de nuevo Josep por tus aportaciones!
Buenos días, quisiera hacer una consulta haber si me podéis ayudar por favor. En mi edificio se está haciendo una obra de fachada con sate, yo tengo una terraza cerrada acristalada, pero que no es habitable es el balcón como todos pero que lo tengo acristalada por seguridad, ya que vivo en un bajo.Me comentan que si ejecutan los trabajos en la fachada original y luego vuelvo a poner el cerramiento no va a ser bueno.Me podrían decir si eso es correcto y el porque? . Muchas gracias de antemano
Hola Nuria! No entiendo muy bien lo que quieres decir cuando dices que “no va a ser bueno” pero te comento. En tu caso la fachada original quedaría dentro del balcón cerrado. Ahí es donde lógicamente hay que poner el SATE. Existe la costumbre de cerrar balcones, algunos para ampliar superficie interior, otros simplemente por tener un espacio cerrado. Esto generalmente es contrario a la normativa urbanística de la zona que regula los elementos volados en las fachadas. Un saludo!
Buenos días
Me gustaría realizar una consulta
Estoy rehabilitando mi vivienda condiciones:
Burgos capital
Piso 120 m sur oeste gran superficie acristalado fachada de hormigón prefabricados de unos 50 mm de espesor
Propuesta de reforma : poliestileno estruido de 40 mm cámara de unos 40 mm lana mineral de 70 mm y acabado interior en placa de yeso (pladur) de 13+13 mm. Ventanas vidrio 4/16/4/16/6 mm perfil De 82mm
Tengo dudas de si estoy cumpliendo con las exigencias o me quedaré corto,
Un saludo y gracias de antemano.
Buenos días Juan! Ponte en contacto con un técnico que te haga una valoración desde el punto de vista del comportamiento energético para valorar de forma más objetiva. Un saludo!
