Herramienta Envolvente CTE y todas sus utilidades para tus proyectos

Envolvente CTE es una herramienta on line que facilita el cálculo de indicadores de calidad y parámetros descriptivos de la envolvente térmica de los edificios para su evaluación energética y para la aplicación del CTE DB-HE 2019 ¿Conoces esta aplicación? ¿Sabes cuáles son sus utilidades? Nosotros te lo explicamos y esperamos vuestros comentarios.

Envolvente CTE db he CTE 2018

Actualizado a 04-12-2020

La aplicación ha cambiado ligeramente en su estructura.

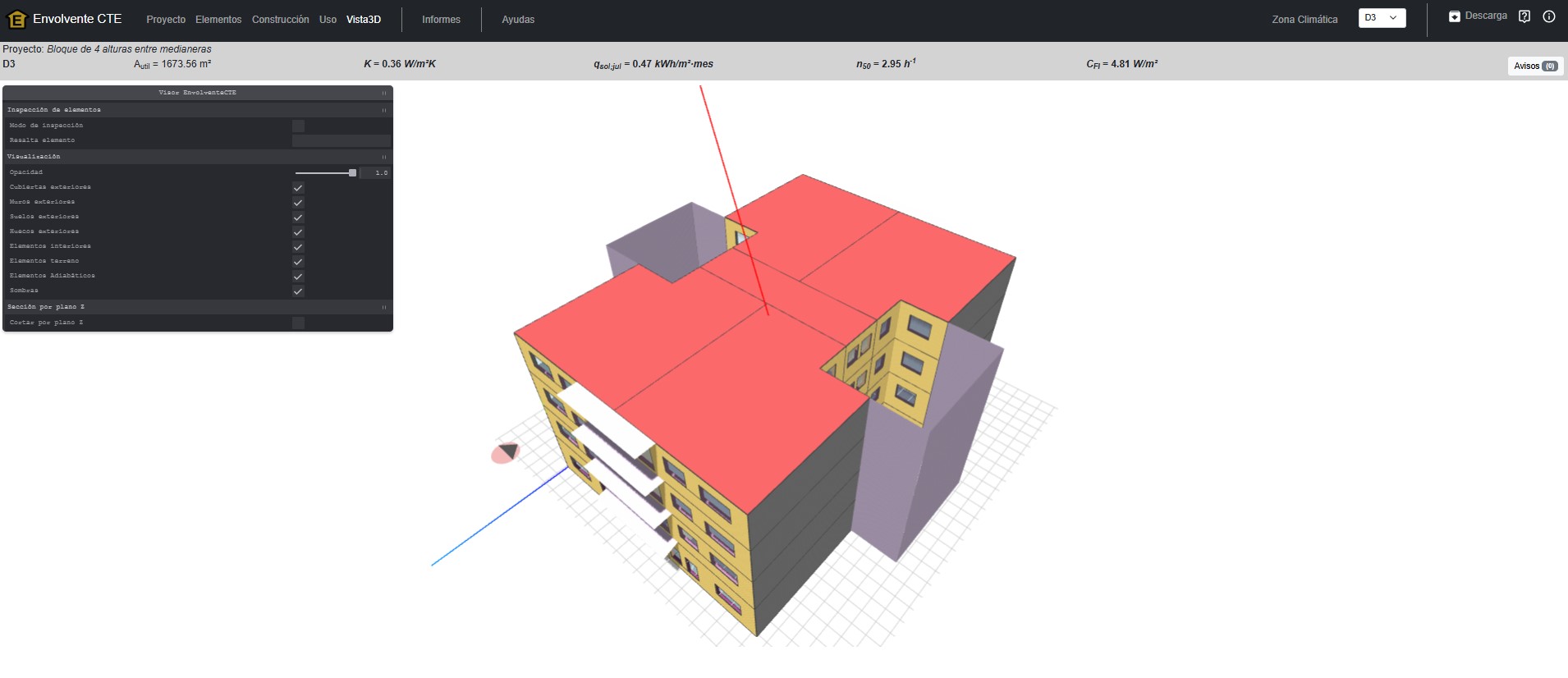

Envolvente CTE edificio

¿Cómo se utiliza?

La herramienta Envolvente CTE es muy sencilla en su funcionamiento. La entrada de datos se realiza desde el apartado Edificio:

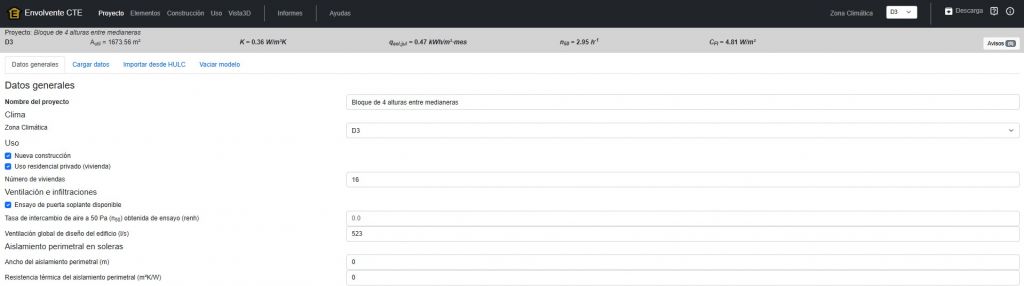

  • Datos generales. Desde este subapartado introducimos un nombre de proyecto. A continuación la zona climática y el uso entre otros. Cumplimentamos todos los campos.

Envolvente CTE Datos generales

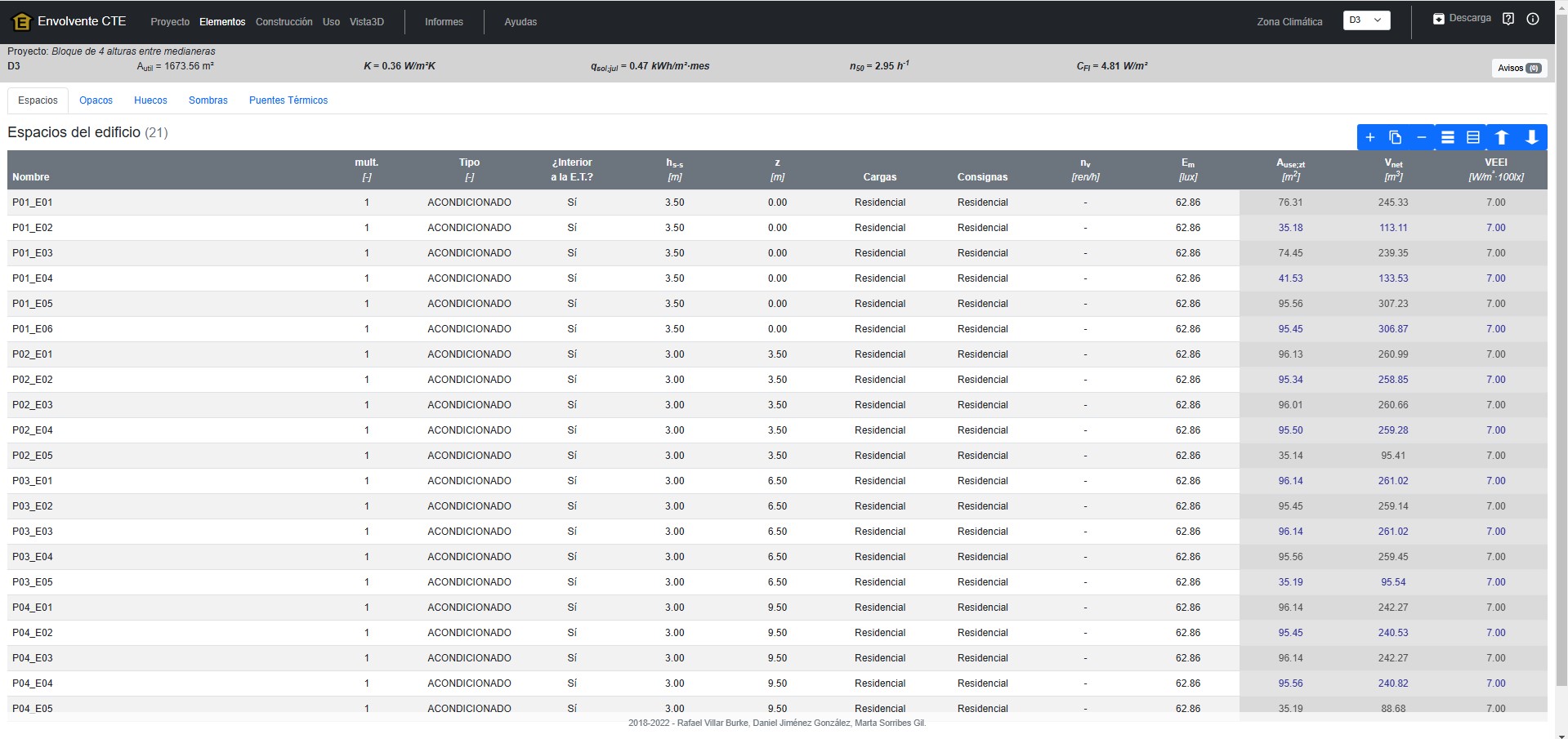

  • Espacios. Definimos cada uno de los espacios que conforman el edificio. Acondicionados, no acondicionados y no habitables. Podemos introducir espacios no habitables en el interior de la envolvente térmica. Cumplimentamos todos los campos.

Envolvente CTE Espacios

  • Opacos. Definimos cada uno de los elementos de pared y suelo que conforman cada espacio. Los elementos en gris no forman parte de la envolvente térmica.

Envolvente CTE opacos

  • Huecos. Lo mismo que en el apartado anterior. Introducimos los huecos asociados a cada elementos constructivo anterior y cada espacio.

Envolvente CTE huecos

  • Puentes térmicos. Introducimos su longitud y transmitancia térmica lineal.

Envolvente CTE puentes termicos

  • Definición de opacos. Introducimos el grupo, el espesor, la resistencia térmica la absortividad (color) y el valor de coeficiente de permeabilidad a 100 Pa. El anejo H del DB HE incluye una tabla de valores de coeficiente de permeabilidad.

Envolvente CTE construccion opacos

  • Huecos. Aquí definimos los tipos de huecos: ventanas y puertas.

Envolvente CTE construcción huecos

Subapartado Detalles en el apartado Edificio

Permite consultar cada uno de los conceptos que intervienen en el cálculo acompañado de las fórmulas de cálculo:

  • Transmitancia térmica global K.
  • Control solar de los huecos q_sol;jul.
  • Tasa de renovación de aire a 50 Pa (n50).

Envolvente CTE formulas condiciones demanda energetica

Descarga y carga de datos en la herramienta Envolvente CTE

Una vez introducidos todos los datos podemos generar un archivo que podemos volver a cargar posteriormente. Tanto para su consulta como su nueva edición.

 Envolvente CTE carga y descarga

Adicionalmente se puede generar un archivo .json, desde un archivo de cálculo de la herramienta unificada HULC mediante la herramienta hulc2envolvente. Aunque esto ya es para expertos. Nosotros no lo hemos intentado. Si alguien se anima puede compartir su experiencia.

Generación de archivo desde hulc2envolvente

Para generar el archivo a partir de un proyecto de la herramienta HULC descargamos la aplicación hulc2envolvente. Arriba hemos incluido el enlace al sitio web de la aplicación. No obstante los ejecutables son:

La aplicación hulc2envolvente se debe de usar desde la consola de comandos (terminal). Se debe de indicar como parámetro la ruta al directorio del proyecto que se quiere exportar. La salida del programa se redirige a un archivo:

C:\ProyectosCTEyCEE\CTEHE2019\> hulc2envolventecte.exe Proyectos\miproyectoHULC/ > archivo_salida.json

Según se indica en la web Envolvente CTE, en sistemas MS-Windows, como alternativa, se puede pulsar sobre el ejecutable. Al hacerlo se abre una interfaz gráfica. En esta se puede seleccionar el directorio de proyecto HULC sobre el que se desea trabajar. En el mismo directorio se genera el archivo .json sobre el que trabajar desde la herramienta Envolvente CTE.

Apartado Clima

Este apartado recoge tablas de Radiación acumulada H_sol;m:

  • Por un lado de Irradiación solar acumulada en el mes de julio para cada orientación para elementos verticales. Un valor único para horizontales.
  • Por otro de irradiación solar acumulada mensual a lo largo del año. Tiene la opción de mostrar detalle de irradiación directa y difusa o la suma de ambas. También diferencia entre orientaciones para elementos verticales y un único valor para horizontales.

Recordad que previamente se ha seleccionado la zona climática. Estos valores cambian en función de la misma.

Envolvente CTE clima

En la siguiente pestaña de Radiación acumulada, Factores de reducción por sombras móviles f_sh;with se muestran los valores de reducción para dispositivos de sombra móvil.

Envolvente CTE factores mensuales reduccion sombreamientos solares moviles

Nivel de irradiación de activación/desactivación del dispositivo solar móvil

La herramienta permite diferenciar para valores de nivel de irradiación superiores a 500, 300 y 200 W/m². Los valores se refieren a factor tiempo mensual en el que el dispositivo de sombra móvil está activo. Por lo tanto bloquea la radiación solar. Los valores límite anteriores la activación y no activación del dispositivo de sombra móvil pero con particularidades:

1. I > 300 W/m² para dispositivos de sombra con accionamiento y control manual.

2. I > 200 W/m² por dispositivos de sombra con control y accionamiento automático.

3. I > 500 W/m² si los dispositivos actúan en modo de calefacción.

Los valores tabulados no consideran el efecto de obstáculos remotos sobre el hueco.

Apartado Elementos

Permite calcular el valor de las propiedades del acristalamiento. Su valor depende de:

  • Tipo de vidrio: sencillo, doble, triple o doble ventana.
  • Si dispone de dispositivo de sombra y de qué tipo (exterior, integrado o interior).
  • En el caso de que disponga de dispositivo la opacidad y el color.

De ahí se obtiene:

  • La transmitancia térmica del vidrio U_gl.
  • Factor de transmitancia de energía solar del vidrio a incidencia normal g_gl;n.
  • El factor de dispersión del vidrio Fw.
  • Factor de transmitancia de energía solar sin dispositivo de sombra móvil g_gl;wi. Se calculo como producto de los dos factores anteriores. El valor 0,9 siempre es el mismo (Ver tabla 11 del DA DB HE1).
  • El mismo factor anterior de transmitancia de energía solar pero con dispositivo de sombra móvil activado g_gl;sh;wi.
  • Respecto del dispositivo de sombra móvil, el factor de transmitancia solar Te,B.
  • Factor de reflexión solar del dispositivo de sombra móvil ρeB.

Envolvente CTE formulas condiciones demanda energetica

Fuente. Envolvente CTE aplicación.

¿Te ha parecido interesante este artículo? Participa con tus comentarios y consultas justo abajo y comparte en redes sociales.

Si eres certificador energético, date de alta en nuestra web y recibe encargos directos de clientes sin intermediarios.

Aprende a realizar certificados energéticos con este curso online gratis.
