Justificación paso a paso del nuevo DB HE 2019 con HULC 2019

Sin duda, la nueva versión de la herramienta unificada Lider-Calener HULC 2019 va a suponer todo un reto para muchos técnicos. Cambian las condiciones para el cumplimiento de las exigencias del documento de ahorro de energía. Pero sobre todo, las exigencias ahora son más elevadas. En esto post te explicamos los pasos básicos que debes de tener en cuenta para la verificación de las exigencias normativas. Deja tus comentarios al final del artículo.

HULC 2019 DB HE0

17-11-2020

Justificación paso a paso con HULC 2019

Si estás familiarizado con el uso de la herramienta unificada, sabrás que es un programa que requiere ser muy meticuloso. Especialmente en la fase de modelizado. Porque una vez ya has levantado el edificio, el resto es cuestión de afinar parámetros. Todo ello a menos que el cumplimiento de las exigencias normativas se vuelva un tanto complicado. O más bien difícilmente alcanzable. Con lo cual quizá la solución más efectiva sea replantearse el diseño del propio edificio.

Para este artículo vamos a utilizar de referencia uno de los ejemplos que vienen con la herramienta unificada versión HULC 2019. Exactamente abrimos EjemploVIV_UNIF

Ejemplo paso a paso:  EjemploVIV_UNIF

Se trata de una vivienda unifamiliar que se verifica como obra nueva. Se encuentra en Cádiz, zona climática A4 y tiene una ventilación de 33 l/s.

1. Modelizado

HULC 2019 Modelizado vivienda unifamiliar

La vivienda representada se modeliza planta a planta. Consta de un total de dos niveles. Su orientación es Norte-Sur y cuenta con dos medianeras a Este y Oeste respectivamente.

HULC 2019 Modelizado vivienda unifamiliar orientacion

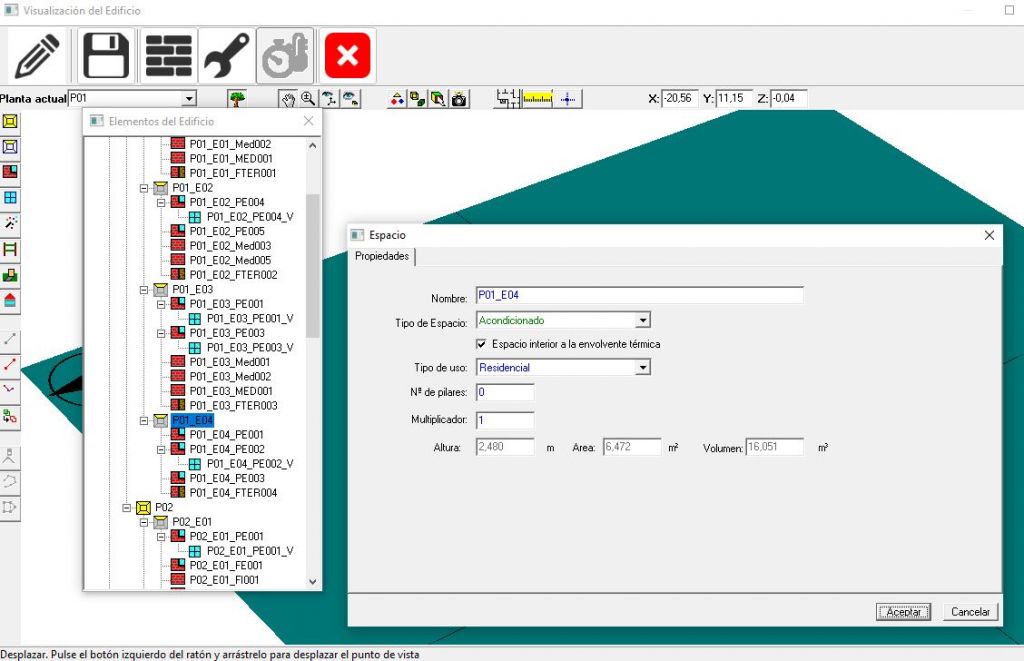

Todos los espacios son de uso residencial, interior a la envolvente y sin pilares.

Opacos

 HULC 2019 Modelizado vivienda unifamiliar uso residencial

Los espesores de aislamiento son importantes. En cubierta plana 12 cm de lana mineral de 0,040 W/mK.

En fachada en cambio 8 cm también de lana mineral de conductividad 0,040 W/mK.

HULC 2019 espesor aislamiento termico fachada

Semitransparentes

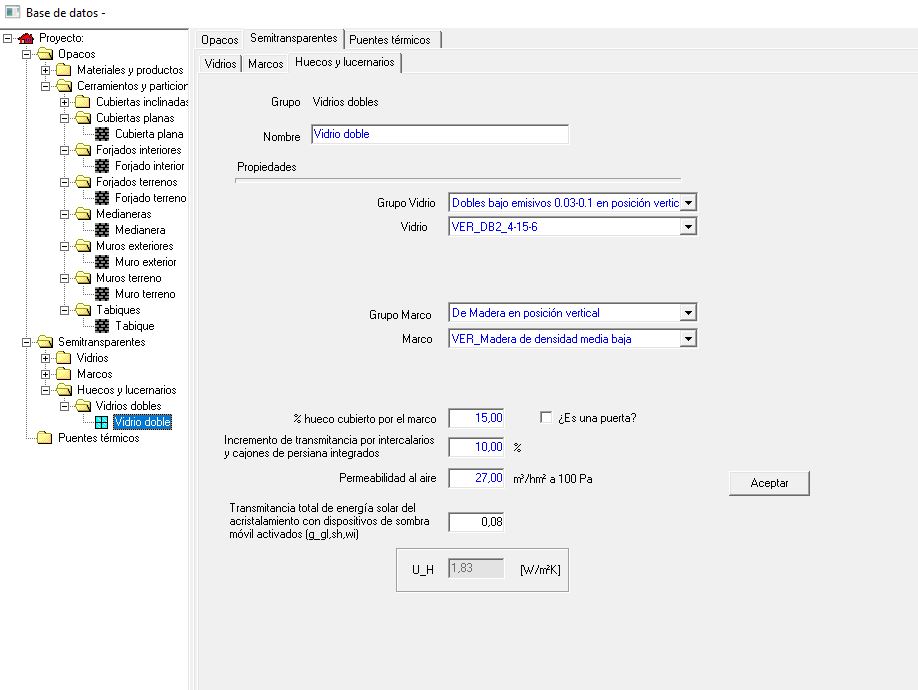

En cuanto a los huecos: vidrios dobles bajo emisivos y marco de madera.

HULC 2019 espesor marcos y vidrios de ventana

Los huecos se definen también por el porcentaje de marco, el incremento de U por incluir persiana y por la permeabilidad al aire. Por último se introduce el valor de la transmitancia total de energía solar del acristalamiento con dispositivo de sombra móvil activado.

Puentes térmicos

La mayoría de los puentes térmicos en HULC 2019 deberán de ser introducidos como Valor dado por usuario.

 HULC 2019 puentes termicos

Los que no se introduzcan con dicha opción serán: Valor por defecto o Valor dado por catálogo.

Se revisa la longitud total para cada uno de los puentes térmicos definidos.

2. Cumplimiento DB HE1

Al calcular CTE-HE1 se muestran los resultados obtenidos. En este caso se cumplen todas las condiciones:

  • Transmitancia térmica global K.
  • Control solar q_sol;jul.

Como la vivienda mide menos de 120 m² de superficie no se le aplica la condición de relación de cambio de aire.

HULC 2019 Cumplimiento DB HE1 resultados

Adicionalmente se puede analizar los resultados obtenidos. Las tablas de resultados permiten tomar decisiones ya que informan de diferentes aspectos. En el caso de que no se cumpliera alguna condición, se pueden revisar para determinar las medidas correctoras más adecuadas: superficies de acristalamiento demasiado grandes o mal orientadas, puentes térmicos con mayor peso y mayor transmitancia térmica lineal, etc. Basta con observar los resultados.

Demanda de calefacción y refrigeración

Posteriormente se calcula la demanda de calefacción y refrigeración y se observan resultados. El actual DB HE1 no incluye la demanda de calefacción y refrigeración como condición a limitar para su verificación.

HULC 2019 demanda calefaccion y refrigeracion

3. VyP. Introducción de instalaciones

Haciendo clic sobre el icono VyP se abre la ventana para la introducción de las instalaciones térmicas. Posteriormente se calcula y se guardan los resultados.

HULC 2019 instalaciones termicas

4. Cumplimiento del DB HE0

Una vez finalizado el cálculo en el paso anterior se consulta los resultados del DB HE0.

HULC 2019 DB HE0

Las exigencias a cumplir son:

  • Consumo EP no renovable.
  • Consumo EP total.
  • Número de horas de consigna con un límite de 350 horas.
  • Cobertura HE4 y HE5 con valores muy elevados de contribución renovable.

Al tratarse de una vivienda unifamiliar (uso residencial), no aplica mediante producción eléctrica instalada.

El no cumplimiento de dichas exigencias puede suponer la revisión de:

  1. Las instalaciones térmicas introducidas: tipo, rendimiento y combustibles.
  2. Mejora de contribución renovable.
  3. Mejora de prestaciones térmicas de la envolvente.
  4. Nuevo diseño mejorado de la envolvente.
  5. Distribución adecuada de huecos.
  6. Diseño de elementos propios del edificio que producen sombra.
  7. Compacidad y orientación.
