Ejemplo de introducción de puentes térmicos en CE3X

Ya hemos publicado algunos artículos que hemos llamado ejemplos paso a paso de, como por ejemplo Ejemplo de certificado energético paso a paso de un local comercial o Cómo realizar el certificado de una vivienda con CE3X… de los que hemos recibido bastantes comentarios por vuestra parte: dudas, sugerencias, etc… esto nos ha llevado a pensar que quizás artículos parecidos de ejemplos paso a paso de temas más específicos, podrían resultar también interesantes. Un ejemplo es el de Cálculo fácil de patrón de sombras en CE3X. Pues bien, esta vez nos centramos en puentes térmicos en CE3X.

puentes térmicos en ce3x

06-09-13

Puede que la introducción de puentes térmicos en CE3X no tenga demasiada complicación. En cualquier caso hemos pensado que el hecho de tener una rutina a la hora de introducir datos puede ser un recurso útil. Así lo intentaré transmitir en este post.

puentes termicos fachadaPara la definición de puentes térmicos es importante la visita para la toma de datos. Mediante un plano de planta podemos indicar dónde hay pilares en fachada y su situación respecto de los cerramientos. Por otro lado las fotografías serán de gran utilidad. Nos fijaremos en encuentros de forjados y cubiertas con fachada, contornos de huecos, si hay cajón de persiana, detalle de jambas y vierteaguas así como de dintel, etc…

Ejemplo paso a paso de introducción de puentes térmicos en CE3X para certificar una vivienda

Descripción de la vivienda y puentes térmicos

puentes termicos fachadaSe trata de una vivienda intermedia construida en el año 92. Su estructura es de pilares de hormigón y la fachada principal de ladrillo cara vista. Es lógico pensar, por la tipología de cerramiento, que el frente de forjado esté simplemente chapado. Es decir sin aislamiento térmico.

En el plano de planta se observa la situación de los pilares y de los huecos:

planta piso

Composición de los elementos constructivos

La fachada principal es de doble hoja con cámara y aislamiento térmico de lana de roca. Estos datos se han podido comprobar debido a que se conservaba la memoria de calidades de la vivienda.

toma datos puentes termicosEl resto de cerramientos dan a un patio interior y también son de doble hoja con cámara y aislamiento y acabado exterior continuo convencional.

Observando a través de las guías de persiana y quitando la tapa de los cajones de persiana se ha confirmado que hay cámara. Además es continua hasta las jambas de las ventanas y efectivamente hay aislamiento térmico en todas las fachadas.

Debido a una reforma en la vivienda, hay ventanas que tienen cajón de persiana por el interior y no son visibles desde el exterior. Otras, recientemente instaladas, forman parte del conjunto de la ventana pero están aisladas.

Definición de los muros en el panel de envolvente térmica

De manera previa a la introducción de los puentes térmicos es la definición de todos los paños de fachada y huecos en CE3X:

fachadas huecos puentes termicos

Los paños de la envolvente se han denominado por su orientación y los huecos se han numerado:

envolvente termica huecos puentes

Las ventanas de la fachada norte y este 1, han sido recientemente reformadas. En estas fotografías se puede observan el cajón de persiana, el contorno de huecos, y la alineación a haces interiores de la carpintería:

puente térmico vierteaguas











Introducción de puentes térmicos en CE3X

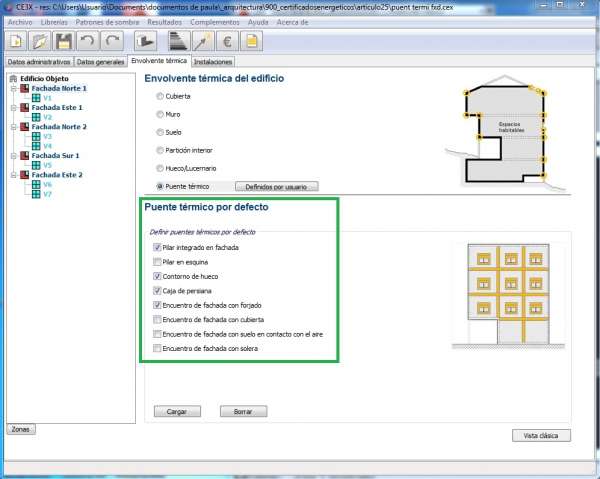

A partir de aquí la introducción de datos continúa. El programa CE3X nos da la opción de introducir los puentes térmicos de dos maneras: definidos por usuario o por defecto. Elegimos la segunda opción pero posteriormente serán revisados uno a uno. En caso necesario, serán modificados.

seleccion puente termico

Una vez hemos elegido todos los puentes térmicos posibles en la vivienda, hacemos click en cargar. A continuación todos los elementos de la envolvente tendrán sus correspondientes puentes térmicos cargados:

puentes termicos cargar





Revisión de los puentes térmicos cargados

Posteriormente vamos elemento por elemento revisando cada puente térmico. Empezamos por la fachada Norte 1 y eliminamos los puentes térmicos que sobren en este elemento de la envolvente:

borrar puente termico

Por un lado, revisaremos la longitud de cada puente térmico. Por otro, seleccionaremos en la librería de puentes térmicos la tipología más adecuada. Todo ello según lo que hemos observado en la visita y la documentación que disponemos para comprobarlo:

– Puente térmico: encuentro de fachada con forjado

– Longitud medida en plano de planta: 3,85 metros.

– Tipo: frente chapado y sin aislamiento térmico

longitud puente termico

libreria puente termico

La librería de puentes térmicos en CE3X

Analizamos la librería y observamos si hay un puente-tipo que se ajuste a la realidad de nuestro inmueble:

modificar puente termico ce3x

Finalmente cargamos al proyecto  y hacemos click en la ventana siguiente, en modificar. Sabemos que se ha modificado correctamente porque el texto del puente térmico pasa de color naranja a color marrón. Después continuamos eliminando, revisando y adaptando cada puente térmico:

revision puentes termicos ce3x

Una vez ya se ha revisado todos el árbol del panel de envolvente, se verifica que ya tenemos todos los puentes definitivos introducidos y que los que han sido modificados, su texto, aparece de color marrón.

puentes térmicos definidos

Los tipos de puentes térmicos seleccionados de la librería han sido:

Pilar integrado en fachada

puente termico pilar fachada

Caja de persiana en fachada principal

En patio, se ha dejado por defecto:

puente termico caja persiana ce3x

Para contorno de hueco

Se ha dejado la opción por defecto, ya que las opciones de la librería no se ajustaban al caso real. Pasa lo mismo con el encuentro de la fachada Este 1 y Norte 2 con forjado, el puente térmico-tipo más ajustado a la realidad sería:

puente termico voladizo fachada

Este tipo de encuentro no es de fachada con cubierta (forjado superior) sino con voladizo (forjado inferior), no obstante, el programa no define ningún valor para su transmitancia lineal, por lo que habría que introducirlo.

¿Qué pasa si me he olvidado de definir alguna fachada?¿tengo que volver a definir todos los puentes térmicos de nuevo?

En este ejemplo, no hemos definido el muro de fachada Sur 2. Lo definimos:

muro fachada puente termico ce3x

Ahora habría que introducir los puentes térmicos por defecto de la nueva fachada. Siguiendo el orden indicado en la imagen y haciendo click en el botón Añadir, el puente térmico aparece asociado únicamente a la fachada seleccionada:

puente termico fachada seleccionada

Ya están definidos todos los puentes térmicos.

Si tienes alguna sugerencia que nos ayude a mejorar el procedimiento o ajustarnos más a la realidad, deja tu comentario. No dudes y participa en nuestro blog.
