Calificación energética de viviendas con CERMA: instalaciones

CERMA puede ser una herramienta muy útil no sólo para obtener la calificación energética de edificios de viviendas nuevos y existentes, sino también, como recurso para mejorar el diseño de este tipo de edificios teniendo en cuenta parámetros relacionados con la eficiencia energética ¿Sabes que CERMA te permite analizar el comportamiento energético de edificios en función de diferentes parámetros y teniendo en cuenta elementos de la envolvente térmica? ¿Sabes cómo definir las instalaciones en CERMA y cómo calificar? ¿Qué opinas del funcionamiento de esta herramienta? Participa con tus comentarios.

cerma resultados analisis emisiones certificado energetico

31-03-2016

Recuerda que este post es continuación del anterior CERMA: certificación energética de edificios nuevos y existentes, en el que te explicamos cómo empezar un proyecto en CERMA y cómo definir los elementos de la envolvente térmica del edificio a certificar, ya sea de obra nueva o edificio existente. A continuación hacemos un repaso de otros aspectos que también te serán de gran utilidad: cómo definir las instalaciones en CERMA, cómo obtener la calificación energética, cómo definir medidas de mejora y analizar los resultados obtenidos y finalmente, como obtener el archivo xml y los informes.

Recuerda que CERMA es una herramienta desarrollada por el IVE en colaboración con ATECYR y reconocida por el Ministerio de Energía para el procedimiento de certificación energética de edificios nuevos y existentes de uso residencial.

Cómo definir las instalaciones en viviendas con CERMA

Una vez se ha introducido todos los datos necesarios para definir la Envolvente Térmica, pasamos al panel de Equipos para la definición de las instalaciones del edificio (edificio de viviendas, vivienda unifamiliar o vivienda individual en bloque). Se observa que ya hay campos completados sombreados en gris:

Aporte solar según CTE por la instalación térmica de energía solar para ACS.

Demanda litros/día de ACS del CTE HE4.

Superficie de suelo habitable.

Estos datos son calculados por el programa CERMA debido a que ya se han introducido en paneles anteriores, los valores necesarios para su cálculo. En el panel Título, al seleccionar la localidad, CERMA determina tanto la zona climática para el cumplimiento del HE1 como la zona climática de radiación solar para el cumplimiento del HE4.

cerma instalaciones definicion equipos certificado energetico edificio

En este enlace también se puede consultar los datos de radiación solar y zonas climáticas necesarias para el cumplimiento de las secciones correspondientes del documento de Ahorro de Energía del CTE. Por otro lado, CERMA incluye los campos correspondientes para la edición del valor real de consumo de ACS, y/o el valor real de la contribución solar de la instalación solar térmica.

A continuación se introduce los diferentes equipos para Calefacción, Refrigeración y ACS. Dichos equipos se irán incorporando a la lista de Sistemas, dentro del panel correspondiente a la derecha en forma de diagrama en árbol para todo el Edificio. Los equipos disponibles se corresponden con las instalaciones térmica de uso residencial:

Agua Caliente Sanitaria (ACS).

Calefacción.

Refrigeración.

También permite la introducción de otras instalaciones: recuperador de calor del sistema de aire de ventilación e instalación fotovoltaica. La instalación solar térmica ya se ha comentado antes.

cerma instalacion acs calefaccion refrigeracion certificado energetico

La definición de cada equipo es muy sencilla. Primero se selecciona el servicio: ACS+Calefacción por ejemplo. A continuación se introduce el equipo asociado al servicio y las características técnicas del equipo. Si hay más de un equipo asociado al servicio elegido, se introduce la cuantía en la casilla Nº de equipos . Por último se clickea en el icono Crear Servicio/Equipo y tanto el nuevo servicio como el equipo asociado (o los equipos asociados), se incorporas al diagrama en árbol respecto del edificio.

Se puede añadir más equipos al servicio o bien crear un nuevo servicio con su equipo (o sus equipos) asociado. En el primer caso, se selecciona el servicio definido en el diagrama en árbol, y se clickea en el icono Añade nuevo equipo al Servicio. También se pude modificar o eliminar. Por el contrario, si se desea añadir un nuevo Servicio/Equipo, se selecciona Edificio en el diagrama en árbol u se clickea en Crear Servicio/Equipo.

Para cada uno de los Servicios definidos, el certificador tiene que introducir la superficie cubierta por los equipos definidos asociados al servicio.

Calificación energética de viviendas con CERMA

Para calcular la calificación energética del edificio pasamos al panel de Resultados donde aparecen los indicadores y calificación debido a las emisiones por un lado, y al consumo de energía primaria no renovable por otro.

En primer lugar se muestran los resultados obtenidos para las emisiones generadas por el edificio a certificar, asociadas a la demanda de calefacción,  de refrigeración y de ACS, tal y como muestra la siguiente imagen.

cerma resultados calificacion energetica emisiones certificado energetico edificio

A continuación activando la casilla de Energía primaria no renovable se obtiene los valores de consumo de energía primaria no renovable asociado también a cada una de las demandas indicadas anteriormente: calefacción, refrigeración y ACS.

cerma resultados calificacion energetica energia primaria certificado energetico edificio

Para el análisis de los valores obtenidos, y dentro del mismo panel de Resultados, pasamos a la pestaña Detalles.

cerma resultados analisis emisiones certificado energetico edificio

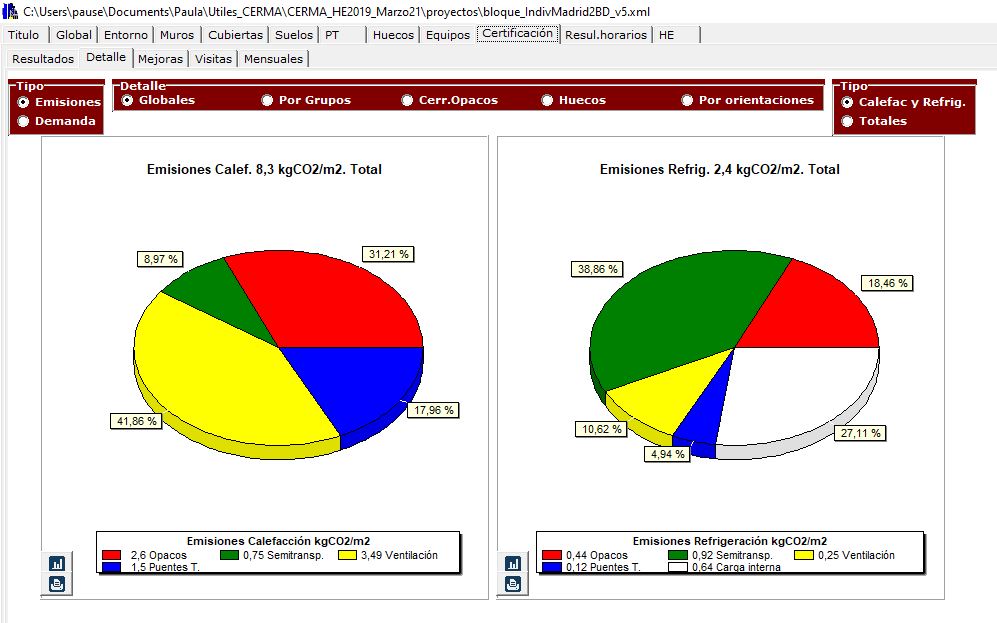

CERMA permite el análisis de los resultados obtenidos de calificación energética mediante gráficos que muestran el reparto porcentual de emisiones o demanda energética, para calefacción y refrigeración, de forma separada o global (totales). Se trata de un método muy práctico, que de manera muy visual, permite identificar los valores asociados de emisiones y demanda a cada uno de los elementos principales de la envolvente (huecos, muros, cubiertas, suelos y puentes térmicos), a la ventilación, y en el caso de la refrigeración, también a las cargas internas. Basta ir seleccionando cada una de las opciones disponibles para que CERMA muestre los gráficos correspondientes: globales, por grupos, para cerramientos opacos, para grupos de huecos definidos y por orientaciones.

cerma resultados analisis emisiones por grupos ventilacion

En la imagen superior se ha seleccionado Demanda, detalle Por grupos y para Calefacción y Refrigeración por separado. La demanda de calefacción es demasiado alta: 81 kWh/m². Además se observa que la ventilación tiene asociado el mayor porcentaje de demanda de calefacción, al igual que sucede en demanda de refrigeración. Este análisis nos permite deducir qué estrategias son las más adecuadas para la mejora de la calificación energética del edificio por ejemplo, cuando utilicemos CERMA no sólo para certificar, sino también como herramienta de diseño.

A continuación vamos a analizar qué ocurre si introducimos alguna modificación en los datos introducidos en paneles anteriores, y cómo se refleja dicha modificación en los gráficos para su análisis. Planteamos como posible estrategia la modificación del valor de renovaciones/hora introducidos. Para ello aceptamos el valor mínimo de renovaciones/hora del CTE (se había seleccionado un valor superior) en el panel Global, e instalamos un recuperador de calor para reducir la demanda. En la imagen inferior se muestran los cambios en los gráficos en cuanto a reparto de porcentajes.

cerma resultados demanda por grupos ventilacion cargas internas.

La demanda de calefacción y refrigeración debido a la ventilación ha disminuido con esta estrategia. También han mejorado los indicadores de demanda, emisiones y consumo de energía primaria tal y como muestran los resultados en las imágenes a continuación respecto de las anteriores.

cerma mejora calificacion energetica edificio

Imagen. Indicadores de demanda y de emisiones de CO2 mejorados.

cerma mejora calificacion energetica edificio consumo energia primaria no renovable

Imagen. Indicadores de demanda y de consumo de energía primaria no renovable mejorados.

Cómo mejorar la calificación energética de viviendas con CERMA

Para introducir las mejoras pasamos a la pestaña de Mejoras dentro del panel de Resultados. En este panel se dispone de diferentes pestañas para la elección de las medidas de mejora más adecuadas: demanda, equipos y combinaciones de sólo demanda, sólo de equipos y de demanda y equipos.

Dentro de cada pestaña se puede elegir el tipo de datos: demanda, energía final, energía primaria no renovable, emisiones, calificación CO2 y calificación energía primaria no renovable, además de los ahorros en porcentaje correspondientes a demanda, energía final o bien energía primaria no renovable. Estos son los datos numéricos que aparecerán a lado de la casilla de cada medida de mejora calculada por CERMA.

En la imagen inferior se observa que ya aparecen algunas medidas activadas al acceder a la pestaña de Mejoras.

cerma medidas mejora certificado energetico demanda

Después bien clickeamos en Mejoras señaladas, o bien clickeamos TODAS las mejoras. A continuación CERMA calcula el valor de todas las medidas, o bien sólo de las medidas activadas.

Por ejemplo, elegimos la pestaña Demanda y en tipo de dato Calificación CO2. Si a continuación seleccionamos Mejoras señaladas (imagen inferior), CERMA calcula (en menos tiempo) el valor de calificación CO2 de las mejoras ya activadas, y le asigna un color. También indica siempre el valor y la calificación global, en este caso de demanda, en el margen superior: A 3,2. Color verde para valores por debajo del valor global y gris para valores por encima.

cerma medidas mejora certificado energetico demanda mejoras señaladas

Si a continuación clickeamos en TODAS las mejoras (esquina superior derecha), CERMA calcula el valor de calificación CO2 de cada una de las mejoras asociadas a Aislamiento, Huecos, Reducción superficie de huecos y muros y Reducción renovación aire, tal y como muestra la imagen a continuación. También asigna colores.

cerma medidas mejora certificado energetico demanda todas las mejoras

Con esta fórmula CERMA calcula las medidas de mejora, eligiendo tipo de dato y para todas las pestañas a la vez, es decir para demanda y para equipos por separado, y también para combinaciones de demanda sólo, de equipos sólo y por último de demanda y equipos. Una vez realizado el cálculo podemos comprobar los resultados obtenidos pasando de una pestaña a otra y seleccionar y de-seleccionar las medidas correspondientes.

CERMA también permite calcular sólo las mejoras de cada pestaña clickeando en Análisis mejoras demanda, Análisis mejoras equipos, etc. dentro de cada pestaña. El valor global irá cambiando en cada cálculo realizado.

Obtener el informe del certificado energético y de las medidas de mejora con CERMA

CERMA permite tanto la emisión del certificado en pdf como la generación del archivo xml para la Administración.

cerma emision certificado energetico y xml

La generación del archivo pdf del certificado energético se realiza clickeando sobre el icono Imprimir en la esquina superior derecha. A continuación aparece una ventana donde seleccionar diferentes opciones: certificado en fase de proyecto o bien de edificio terminado. CERMA también permite generar el informe en formato .doc de todas las medidas de mejora en función del tipo de resultados: demanda, ahorros demanda, energía final, ahorro energía final, etc..

cerma informe certificado energetico edificio viviendas

Si te interesa permanecer informado puedes suscribirte a la newsletter del blog de certificación energética AQUÍ, y te avisaremos cuando se publiquen nuevos contenidos.

¿Te ha parecido útil este post? Participa con tus comentarios, y comparte en las redes sociales si te parece interesante.
