Cómo hacer el certificado energético completo de vivienda (#CE3X v1.3)

Ya está disponible la nueva versión del procedimiento simplificado CE3X de certificación energética de edificios existentes. HAZ CLICK EN LA IMAGEN INFERIOR PARA SU DESCARGA. Esta vez, la versión 1.3 corrige errores relativos a su antecesora (versión 1.1), relacionados con la emisión del informe del certificado, el paquete de idiomas disponible, así como su registro en windows. El procedimiento se va perfeccionando, y nosotros hemos realizado un certificado energético para comprobarlo. En este post os mostramos la realización del certificado energético de una vivienda paso a paso, desde la introducción de datos, hasta la definición de las medidas de mejora y el análisis económico. nueva versión CE3X v 1.3

05-06-14

A continuación vamos a mostrar paso a paso cómo realizar un certificado energético completo. Cómo todos sabéis un encargo de este tipo, empieza con la recopilación de la documentación del inmueble relativa a su construcción e instalaciones, y sigue con la visita al inmueble para la toma de datos. Una vez se dispone de todos los datos y se han llevado a cabo todas las pruebas necesarias, el siguiente paso consiste en la introducción de datos, en este caso de una vivienda intermedia en un edificio residencial.

A. Introducción de datos administrativos

datos administrativos ce3x v1 3 Introducimos los datos del inmueble, del cliente y del técnico certificador.

B. Introducción de datos generales

datos generales ce3x v 1 3 Introducimos datos relativos al año de construcción y localización. La normativa vigente se corresponde con el año de construcción del edificio, por lo que si éste se construyó antes del año 81, la normativa vigente será anterior a la NBE-CT 79. La localización determina la zona climática. La superficie útil habitable se corresponde con la superficie que queda dentro de la envolvente térmica. La altura es un promedio de las diferentes alturas en la vivienda. No se ha ensayado la estanqueidad del inmueble.

C. Definición de la envolvente térmica del edificio

A continuación pasamos a definir cada uno de los elementos que componen la envolvente térmica del edificio: fachadas, huecos y puentes térmicos. El inmueble se encuentra en una planta intermedia entre viviendas, por lo que no es necesario definir particiones interiores horizontales. No hay cubierta, ni suelo en contacto con el exterior. Es un edificio exento, por lo que no comparte medianera.

C1. Fachadas

fachada envolvente termica ce3x Se ha podido comprobar que la fachada consiste en un muro de doble hoja y cámara de aire de 5 cm. No incluye aislamiento térmico. Su orientación es Sureste-Norte, según la figura A.1 Orientaciones de fachadas del CTE DB HE1: orientaciones fachadas cte db he1 Se definen todos los paños de fachadas con su longitud y altura interior, propiedades térmicas estimadas, y su orientación.

C2. Huecos

huecos certificado vivienda ce3xUna vez se ha definido todos los paños de cerramientos opacos, se asigna los huecos a cada uno de ellos. En este caso la mayoría de huecos son de aluminio natural, vidrio simple y alguno de vidrio doble, sin rotura de puente térmico, correderas y por lo tanto poco estancas, en permeabilidad del hueco. Los porcentajes de marco han sido calculados teniendo en cuenta la superficie total del hueco y la del marco. La absortividad del marco depende del color: absortividad marco ce3x Los elementos de sombreamiento son, el retranqueo en todos los huecos, y además definición de voladizo en los huecos orientados a Sureste: elementos de sombreamiento Para definir el voladizo en dichos huecos se especifica su longitud y la distancia desde el voladizo hasta la parte superior del hueco, medida desde el exterior: elemento sombreamiento ce3xLos huecos orientados a Norte reciben menos radiación solar ya que están cubiertos por una celosía de obra (dispositivo de protección solar), que sólo deja pasar el 50% de la radiación. Dicho dato se introduce mediante el coeficiente corrector del factor solar de la parte semitransparente, y que tendrá el mismo valor para invierno y para verano: factor solar certificado energético

C 3. Puentes térmicos

Una vez se ha introducido cerramientos opacos y huecos, introducimos los puentes térmicos. En este caso seleccionamos todos los posibles puentes térmicos que puede presentar la envolvente, mediante la opción definido por usuario: puentes termicos certificado ce3x Si os habéis olvidado de alguno después de cargar el resto de puentes térmicos, siempre podéis cargar exclusivamente el seleccionado, y haciendo click posteriormente en guardar. Yo lo he hecho con pilar en esquina: certificado puente termico A continuación, y una vez cargados todos los puentes térmicos en la envolvente en el diagrama en árbol, hacemos un repaso de cada uno de ellos, eliminando los que no existan en el cerramiento considerado, por un lado, y por otro revisando los parámetros generales: longitudes, tipo de puente, etc: repaso puente termico ce3x

C4. Patrones de sombra

Elaboramos una tabla con los datos que previamente hemos calculado (longitud, altura, azimut y elevación solar) para su introducción en CE3X: azimut altura solar ce3x Definimos patrón de sombras de voladizo (plano horizontal) sobre la fachada Sureste: patron sombra voladizo ce3x Haciendo click en Añadir, nos muestra los datos en la ventana correspondiente así como el patrón de sobras dibujado sobre el diagrama de la trayectoria solar: trayectoria solar voladizo El voladizo protege dentro de la franja horaria comprendida entre las 8:30 de la mañana (mes de marzo- abril), y las 14:30 de la tarde (diciembre). La cantidad de horas dependerá del mes. curva trayectoria solar ce3x

Trayectoria solar 40º LN.

Finalmente asignamos el patrón de sombras al cerramiento correspondiente: Fachada SE. voladizo patron sombra cerramiento En este caso no existen más elementos que proyecten sombra sobre el inmueble, por lo que no es necesario calcular más patrones de sombra.

D. Introducción de las instalaciones térmicas

Definimos las instalaciones térmicas. El inmueble dispone de un termo eléctrico para la producción de ACS, de 80 litros de capacidad: efecto Joule y rendimiento 100%. acs certificado energetico ce3xSe desconoce las unidades de aislamiento UA, por lo que se asigna por defecto. Existe un único termo para toda la vivienda y cubre el 100% de la demanda de ACS. La climatización (frío y calor) se resuelve mediante dos equipos partidos de bomba de calor, que se reparten la demanda en función de la superficie de las estancias que cubre cada uno de ellos: climatizacion certificado energetico ce3x El rendimiento medio estacional lo calcula CE3X en función del rendimiento nominal y de la antigüedad del equipo.

E. Cálculo de la calificación

Llegados hasta aquí, ya se puede calcular la calificación del inmueble. calificacion energetica inmueble ce3x Las emisiones de ACS son altas debido al consumo de electricidad como único combustible. La bomba de calor siempre es más eficiente por su rendimiento. Los valores de demanda de calefacción se puede deber a la superficie de fachada orientada a Norte y sin aislamiento térmico, así como el tipo de vidrios y marcos.

F. Propuetas de medidas de mejora

F1. Medidas de mejora de la envolvente térmica

Consiste en proponer medidas para la mejora de la envolvente térmica, técnicamente viables y que reduzcan al demanda. Al tratarse de  una actuación sobre un único inmueble, se descarta añadir el aislamiento por el exterior mediante el sistema SATE. Mejoramos la transmitancia térmica de los cerramientos exteriores mediante insuflado en cámara de aislante térmico no hidrófilo (ver CTE DB HS1), definido por el usuario, conocida su conductividad y el espesor a introducir en el cerramiento exterior: insuflado aislamiento ce3x Al introducir esta mejora, se consigue reducir la demanda de calefacción (29.9% de ahorro), sin embargo se incrementa la demanda de refrigeración (-33.2%). Por lo que se propone la sustitución de vidrios y marcos diferenciando medidas según la orientación: huecos a Norte y huecos a Sureste. mejora vidrios y marcos ce3x; en los huecos orientados a Sureste introducimos protección solar: vidrios marcos certificacion energetica Una vez definidas todas las medidas, guardamos el conjunto 1 y observamos una mejora de la calificación en dos letras, debido fundamentalmente a la introducción de protección solar en huecos a Sureste: conjunto mejoras ce3x

F2. Medidas de mejora de las instalaciones térmicas

No existe acometida de gas. Se propone la sustitución del calentador eléctrico por una bomba aerotérmica compacta para la producción de ACS, y que introducimos como sustitución al existente: bomba calor aerotermia Finalmente, se propone la sustitución de los viejos equipos de frío y calor, por un sistema de climatización más eficiente: un único equipo partido 2×1 de mayor rendimiento energético, que satisface el 100% de la demanda. climatización eficiente ce3x Con esta medidas cerramos el conjunto 2 de medidas de mejora. Se observa el salto significativo en la calificación mejorando las instalaciones, ya que se consigue reducir el consumo de energía, y por tanto de emisiones de CO2, mediante el uso de la aerotermia por un lado, y la instalación de equipos eficientes por otro. mejora instalaciones termicas ce3x Estas medidas no influyen sobre la demanda evidentemente.

F3. Unificación conjunto 1 y 2

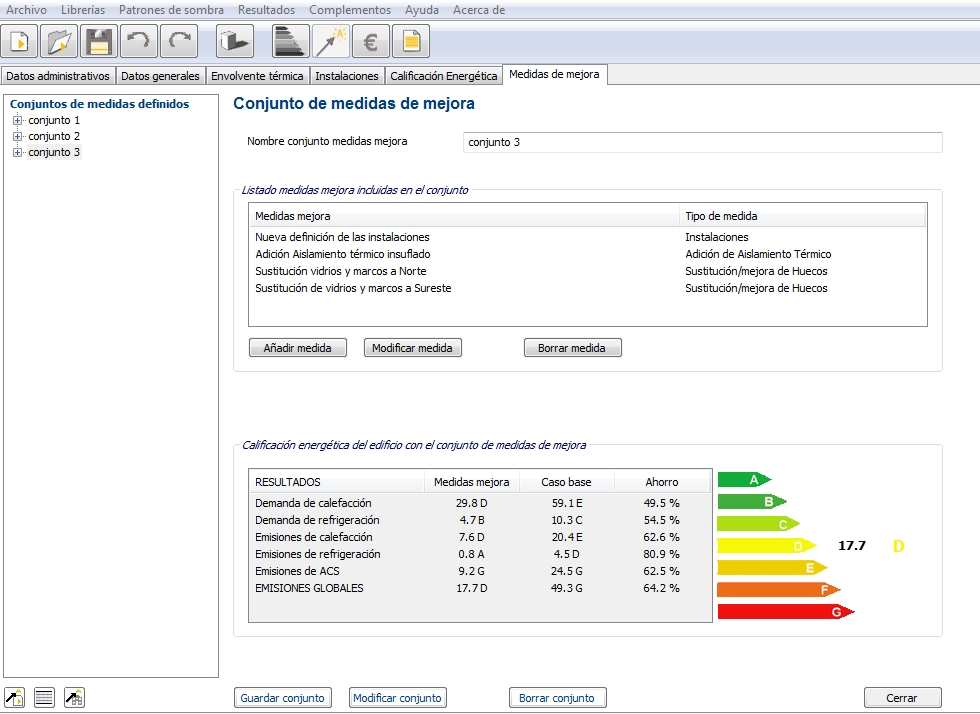

En el conjunto 3 se considera los dos conjuntos anteriores, es decir, las medidas para reducir la demanda y las destinadas a reducir el consumo de energía y por tanto de emisiones de CO2. El resultado es el que se observa: mejora envolvente instalaciones ce3xUn salto en tres letras, además de ahorros superiores al 50%. En el caso de un edificio completo, es interesante conocer estos datos ya que son exigidos para optar a ayudas económicas, en actuaciones de rehabilitaciones energéticas de edificios de viviendas, como sucede en el programa PAREER (125 millones para ahorrar energía en viviendas y hoteles) o el Plan de Vivienda 2013-16. El ministerio de Fomento también consideraba las ayudas para rehabilitación en vivienda individual.

G. Análisis económico de las medidas de mejora

G1. Valoración de las medidas de mejora

Realizando una pequeña medición y presupuesto de las medidas de mejora, introducimos su valor económico para el análisis económico de las propuestas: analisis economico mejora ce3x Finalmente calculamos el VAN teórico. No se han considerado las facturas reales. Se observa que el conjunto 2 se amortiza en menos de 5 años debido a que los ahorros obtenidos anualmente en consumo de energía son significativos. No ocurre lo mismo cuando se actúa sólo sobre la envolvente, reduciendo la demanda, por lo que al incluir mejoras en instalaciones, el plazo se reduce de 15,9 a 12 años. calculo van ce3x Esta tabla de valores se puede utilizar para redactar el anexo de análisis económico para adjuntar al certificado energético.

H. Emisión del Certificado energético

Para terminar sólo queda configurar el informe de certificación energética, seleccionando las propuestas de medidas de mejora y completando las casillas de pruebas y comprobaciones, documentación que se presenta y fecha: 28 informe
