DB HE del CTE y cómo justificarlo en 5 pasos

CERMA es un documento reconocido por el Ministerio de Energía (desarrollado por el IVE en colaboración con ATECYR),  que permite la generación del certificado energético tanto para edificios existentes como de obra nueva, mediante el procedimiento simplificado para uso residencial y como alternativa a otros programas como Lider-Calener, CE3 o CE3X. Además CERMA también permite verificar el cumplimiento de las diferentes secciones del DB HE del CTE (Código Técnico de la Edificación) e incluir la justificación en proyecto ¿Utilizas CERMA en tus proyectos de edificios de viviendas? ¿Te parece útil? ¿Se podría mejorar? Participa con tus comentarios.

DB HE cerma certificado energetico edificio uso residencial

06-04-2016

En artículos anteriores hemos visto como introducir datos en CERMA y cómo calificar y obtener el certificado de eficiencia energética de edificios de uso residencial (edificio de viviendas, vivienda unifamiliar y vivienda individual en edificio de uso residencial). En este post te explicamos cómo verificar el cumplimiento de las diferentes secciones del DB HE del CTE, desde la cero hasta la cinco.

Desde este enlace te puedes descargar la versión actualizada del DB HE del CTE de Septiembre de 2013 con comentarios del Ministerio de Marzo de 2016.

1. DB HE 0 Limitación del consumo energético

Con el programa abierto y todos los datos introducidos hacemos clic en el panel del DB HE. La primera pestaña se corresponde con la sección DB HE 0 que limita el consumo de energía primaria no renovable (kWh/m² año). De manera inmediata confirma si el edificio que estamos certificando cumple o no cumple con la limitación de consumo.

DB HE limitacion consumo energetico

En la imagen superior, el edificio (color verde) cumple con la limitación de consumo energético, muy por debajo del consumo del edificio de referencia (color rojo). En caso contrario, es decir, que no cumpla, sería necesario volver a paneles anteriores y o bien mejorar el edificio, o bien proponer mejoras más eficientes. Para ello seleccionamos en la esquina superior derecha Edificio Base o Mejorado según corresponda.

En todos los gráficos que CERMA genera existe la opción de copiar el contenido del gráfico en el portapapeles para luego pegarlo en otro documento o bien imprimirlo directamente.

2. DB HE 1 Limitación de la demanda energética

En el siguiente panel, en el de la sección DB HE 1 de limitación de la demanda energética, CERMA calcula la demanda para calefacción y para refrigeración y justifica su cumplimiento respecto de la demanda del edificio de referencia.

2 DB HE cumplimiento demanda calefaccion refrigeracion

La imagen superior muestra los valores obtenidos de demanda de calefacción y refrigeración en la primera pestaña Cumplimiento.

Dentro del la misma sección, también se puede comprobar que no se supera los Valores máximos de transmitancia térmica de los diferentes elementos de la envolvente térmica:

DB HE cumplimiento valores maximos transmitancia termica

Y si se se cumple con la exigencia básica de limitación de condensaciones superficiales e intersticiales para que no se produzca una merma en las prestaciones térmicas o supongan una degradación o pérdida de la vida útil de los elementos que componen la envolvente térmica.

DB HE cumplimiento valores maximos condensacioens intersticiales

En la imagen superior CERMA advierte que no se cumple con la limitación debido a condensaciones en uno de los cerramientos exteriores de la envolvente térmica: MuroExt1. En cambio sí cumple para todos los puentes térmicos.

3. DB HE 2 Rendimiento de las instalaciones térmicas

Aunque la exigencia de la sección DB HE 2 del CTE se desarrolla en el vigente Reglamento de Instalaciones Térmicas en los edificios (RITE), CERMA calcula datos interesantes y de gran utilidad en este apartado.

En la pestaña correspondiente a la sección HE2 se comprueba en primer lugar el valor de la Demanda sensible por servicio de calefacción, refrigeración y ACS a lo largo del año. La gráfica muestra los valores obtenidos para cada uno de los 12 meses del año en kWh/m²año.

DB HE cumplimiento valores maximos demanda por servicio calefaccion refrigeracion ACS

La imagen superior muestra los meses en los que se acumula el valor máximo de demanda energética para los diferentes servicios.

Por otro lado CERMA también analiza en forma de gráfico y para todos los meses del año, los valores alcanzados debido a consumo de Energía Final, Emisiones de CO2, Energía primaria total, Energía primaria renovable y Energía primaria no renovable.

DB HE cumplimiento HE2 energia primaria total edificio

Imagen. Cálculo energía primaria total para los diferentes servicios a lo largo del año.

También incluye a modo informativo la tabla de los valores de coeficiente de paso para cada uno de los combustibles.

DB HE coeficiente de paso

4. DB HE 4 Contribución solar mínima de agua caliente sanitaria

Esta sección es de aplicación a edificios de nueva construcción o a edificios existentes en que se reforme íntegramente el edificio en sí o la instalación térmica, o en los que se produzca un cambio de uso característico del mismo, en los que exista una demanda de agua caliente sanitaria (ACS) superior a 50 l/d. También es de aplicación a ampliaciones o intervenciones en edificios existentes y en climatización de piscinas, según las especificaciones de la sección DB HE 4 del CTE.

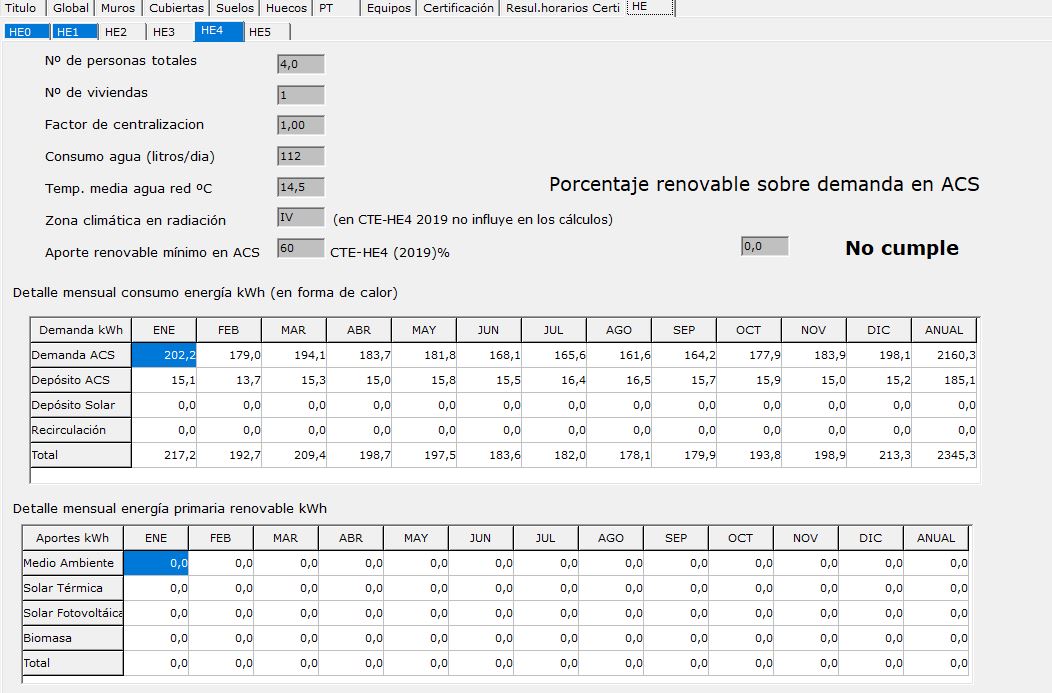

DB HE agua caliente sanitaria solar termica

En función de los datos introducidos en paneles anteriores CERMA verifica o no el cumplimiento de la sección DB HE 4 del CTE.

5. DB HE 3 Eficiencia energética de las instalaciones de iluminación y HE5 Contribución fotovoltaica mínima de energía eléctrica

CERMA no verifica el cumplimiento de la sección DB HE 3 Eficiencia energética de las instalaciones de iluminación ya que considera que no es de aplicación en edificios de uso residencial. El ámbito de aplicación de la sección DB HE3 excluye el interior de viviendas. Por otro lado CERMA no incluye las instalaciones de iluminación para su definición en el panel correspondiente de instalaciones del edificio.

DB HE eficiencia energetica instalaciones iluminacion

Tampoco es de obligado cumplimiento la sección DB HE5 Contribución fotovoltaica mínima de energía eléctrica en edificios residenciales, por lo que CERMA tampoco verifica este requisito.

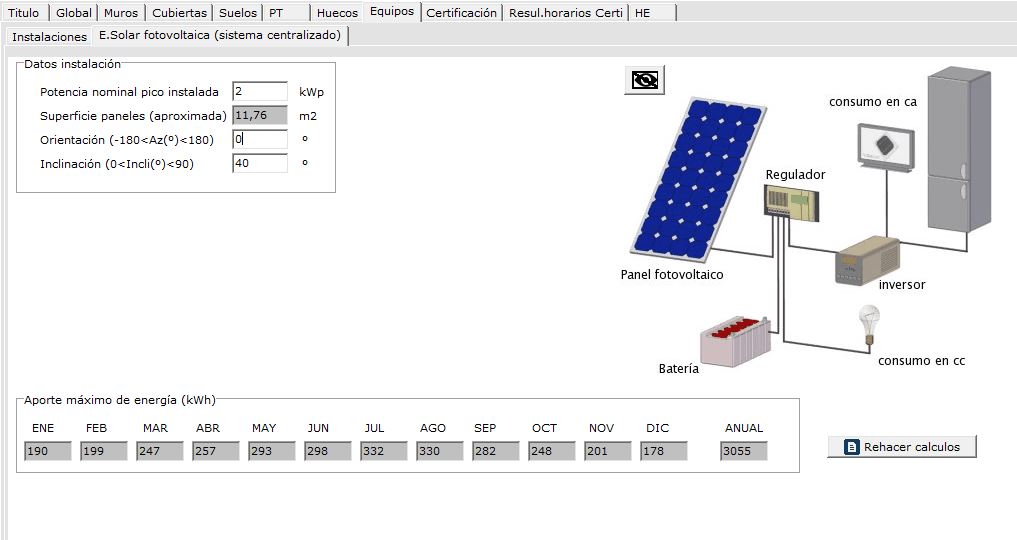

DB HE instalacion fotovoltaica edificios residenciales

La sección DB HE 5 no incluye el uso residencial en la tabla 1.1 Ámbito de aplicación, tipo de uso.

DB HE ambito aplicacion instalacion fotovoltaica tipo uso edificio

Si te interesa permanecer informado puedes suscribirte a la newsletter del blog de certificación energética AQUÍ, y te avisaremos cuando se publiquen nuevos contenidos.

¿Te ha parecido útil este post? Participa con tus comentarios, y comparte en las redes sociales si te parece interesante.

Si eres certificador energético, date de alta en nuestra web y recibe encargos directos de clientes sin intermediarios.

Aprende a utilizar CE3X con nuestro curso online gratis.

Otros artículos de interés:

Calificación energética de viviendas con CERMA: instalaciones

CERMA: certificación energética de edificios nuevos y existentes

Honorarios del certificado energético y del informe de evaluación de edificio calculados con aplicación gratuita

Aplicación android CE3X: el certificado energético en menos tiempo

Complemento CE3X verifica requisitos HE0 y HE1 de obra nueva y edificios existentes

Videotutorial de CEE de local comercial (CE3X v2.1)


Escrito por:

8 pensamientos en “DB HE del CTE y cómo justificarlo en 5 pasos

  1. Alicia

    Buenos días,
    antes de nada agradecer la labor que se hace desde este blog que en muchas ocasiones me ha aclarado muchas dudas.

    En cuanto a este tema, tenía entendido que para justificar el DB HE0 y DB HE1 no se podía utilizar ningun método simplificado.

    Si que es cierto que está habilitado como procedimiento simplificado para la certificación energética de viviendas.

    Me gustaría saber, si actualmente se pueden utilizar los datos calculados en el programa CERMA para justificar el DB HE0 y el DB HE1 siendo éste un programa que utiliza un procedimiento simplificado.

    Un saludo y gracias de antemano

    Responder
    1. Paula Serrano Yuste Autor

      Hola Alicia! El programa CERMA permite justificar ambos documentos para uso residencial, no para uso terciario. Un saludo!

      Responder
  2. Carles Orriols

    Buenos días, y muchas gracias por estos artículos, que siempre resultan muy útiles.
    Tengo una duda en relación a CERMA y estaria muy agradecido si pudieris ayudarme. Es la primera vez que lo utilizo, para justificar el cumplimento del HE en un proyecto de obra nueva residencial. Con todos los datos entrados y verificado el cumplimento del HE, no encuentro la manera de bajarme el informe justificativo para anexarlo al proyecto. He mirado el manual del usuario y no he sacado nada en claro.
    Muchas gracias.

    Responder
  3. Alberto Medina

    Hola,
    He realizado un certificado energético con CERMA para un proyecto residencial de obra nueva y en el colegio me han dicho que debo hacerlo con el programa unificado. En la página del ministerio veo que el procedimiento simplificado con CERMA se puede usar en edificios residenciales para CALIFICACIÓN energética, siendo HULC para la CERTIFICACION, el único programa permitido.
    No se bien las diferencias entre calificación y certificación pero entiendo que ha de realizarse con lider-calener
    Un Saludo

    Responder
    1. Paula Serrano Yuste Autor

      Hola Alberto. CERMA es un programa reconocido por el Ministerio de Energía para la calificación de la eficiencia energética de edificios, al igual que HULC. La diferencia es que CERMA sólo se puede utilizar para uso residencial y es un programa informático simplificado. HULC en cambio incluye uso terciario y es programa informático de referencia. Así lo expresa en la web del Ministerio de Energía en el aparado de documentos reconocidos: http://www.minetad.gob.es/energia/desarrollo/EficienciaEnergetica/CertificacionEnergetica/DocumentosReconocidos/Paginas/procedimientos-certificacion-proyecto-terminados.aspx. Por otro lado en ambos programas se puede verificar el cumplimiento de las secciones cero y uno del documento de ahorro de energía del CTE (justificación). CERMA también permite comprobar si se cumple con la sección HE4 y aporta datos interesantes para la justificación de HE2. En proyectos de obra nueva es necesario primero justificar el cumplimiento de la normativa, posteriormente se obtiene la letra de calificación y por último se obtiene el certificado de eficiencia energética en cada fase (de proyecto y de edificio terminado). Un saludo!

      Responder
  4. Maria

    Hola! Tengo un problema a la hora de finalizar el certificado.
    El apartado de He1-condensaciones. No me cumplen las cubiertas.
    Que podría hacer al respecto?
    Gracias,
    Maria

    Responder
    1. Paula Serrano Yuste Autor

      Hola María! En el caso de una cubierta lo más efectivo es colocar una barrera contra el vapor debajo del aislante térmico. Otra opción es colocar el aislante por el exterior o una cámara ventilada. Todo depende de como sea la distribución de la presión de vapor a través de la sección de la cubierta y de dónde se produzcan condensaciones. Te recomiendo este artículo donde lo podrás entender mejor: https://www.certificadosenergeticos.com/limitacion-condensaciones-justificar-proyecto. Un saludo!

      Responder
